Светофор на десятичном счётчике

1Что это и зачем

Что делает. Светофор, который переключается раз в такт: четыре такта красный, два жёлтый, четыре зелёный, потом снова красный. Если генератор настроен на 1 Гц, получается 4 секунды красного, 2 жёлтого и 4 зелёного. Школьник Тимофей Никифоров сам додумался до этой схемы и собрал её вместе с младшим братом Нилом (статья на Хабре, занятие 1.7, и «Teaching children electronics is due for a major redesign», рисунок 15).

Как работает. У 4017 десять выходов, от Q0 до Q9, и в любой момент высокий уровень ровно на одном из них: на Q0 после сброса, на Q1 после первого растущего фронта такта и так далее до Q9, затем снова Q0. Каждый выход — это одно состояние конечного автомата. Три элемента ИЛИ превращают состояния в свет:

Классическая схема, но на логических элементах. Светофор на 4017 с генератором на 555 — известная радиолюбительская схема. В обычном варианте выходы 4017 объединяют диодами, а не элементами ИЛИ, и красный часто берут с выхода CARRY OUT, на котором единица при счёте 0–4 (см. похожие схемы в разделе 15). С элементами ИЛИ та же идея читается как логика: каждый свет — это ИЛИ от состояний, и именно так схема записана на SystemVerilog дальше на этой странице.

Где применяется. Автомат, у которого состояния идут по кругу в одном и том же порядке, по шагу за такт, — самый простой вид конечного автомата. В микросхемах таких автоматов много: контроллер, который проходит фазы пересылки (выставить адрес, подождать, забрать данные), устройство управления простого процессора (выборка, декодирование, исполнение, запись результата), драйвер индикатора, который зажигает разряды по очереди, round-robin планировщик, который даёт каждому запросу его очередь, таймер, который делит период на интервалы. В ПЛИС такие автоматы часто строят ровно так, как устроены выходы 4017: по триггеру на состояние, единица в каждый момент только в одном из них (унитарный код, one-hot), а выходы — это ИЛИ от состояний.

Зачем это изучать.

• Здесь в самом простом виде видно устройство любого автомата Мура: регистр состояния, логика следующего состояния и выходная логика, которая зависит только от состояния.
• Чтобы поменять длительности, достаточно перекинуть провода на входах ИЛИ, новая схема не нужна. Вот что даёт описание выходов как функций состояния.
• Внутри 4017 — счётчик Джонсона, классический приём цифрового проектирования: пять триггеров дают десять состояний, а каждое состояние распознаёт элемент И на два входа, без глитчей.
• На SystemVerilog та же схема занимает десяток строк, и симулятор сверит с ней версию из микросхем ещё до того, как вы вставите первый провод.

2Главный элемент: счётчик с дешифрированными выходами

Внутри 4017: счётчик Джонсона и дешифратор

В 4017 пять D-триггеров соединены в сдвиговый регистр, а последний бит возвращается в первый инвертированным. Начиная с 00000, регистр справа заполняется единицами, потом нулями, проходит десять комбинаций и за такт меняет ровно один бит. Каждую комбинацию узнают по двум соседним битам, поэтому на состояние хватает одного элемента И на два входа, и дешифратор не даёт глитчей.

Условные обозначения

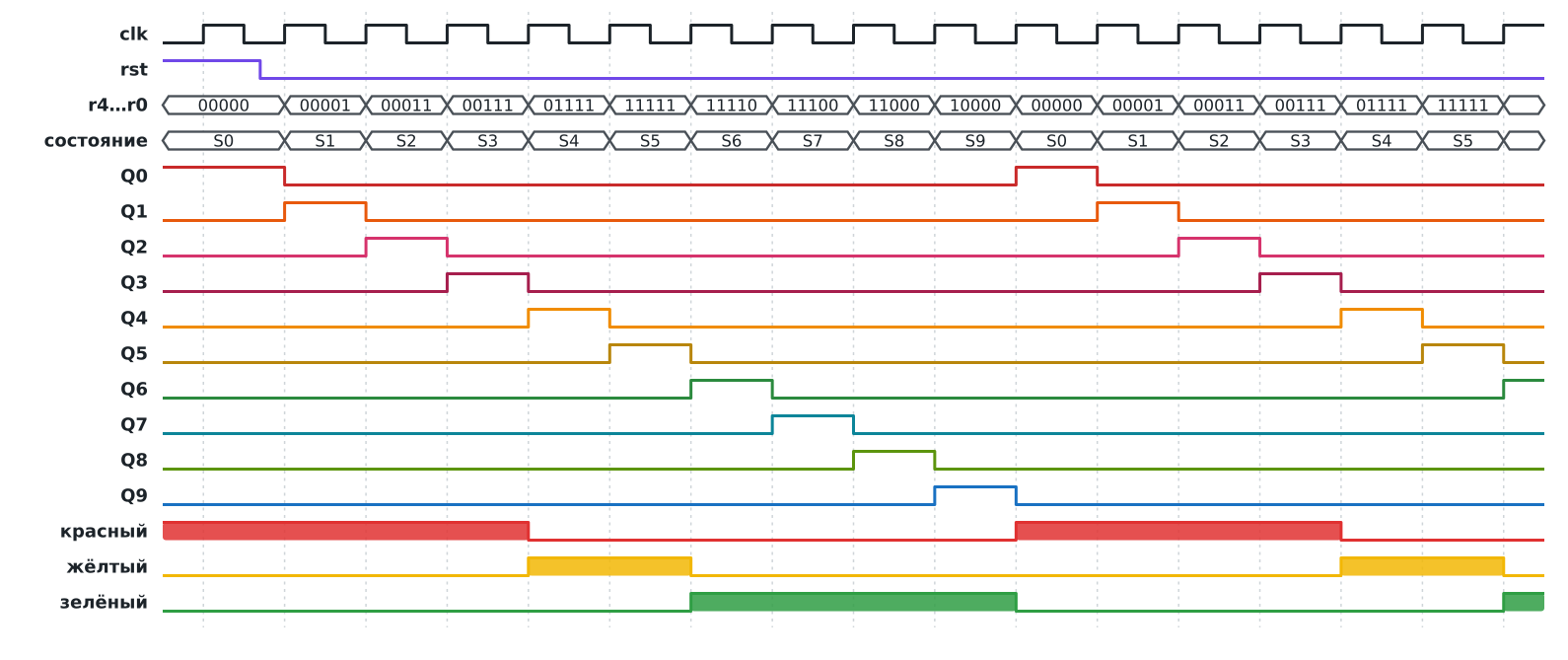

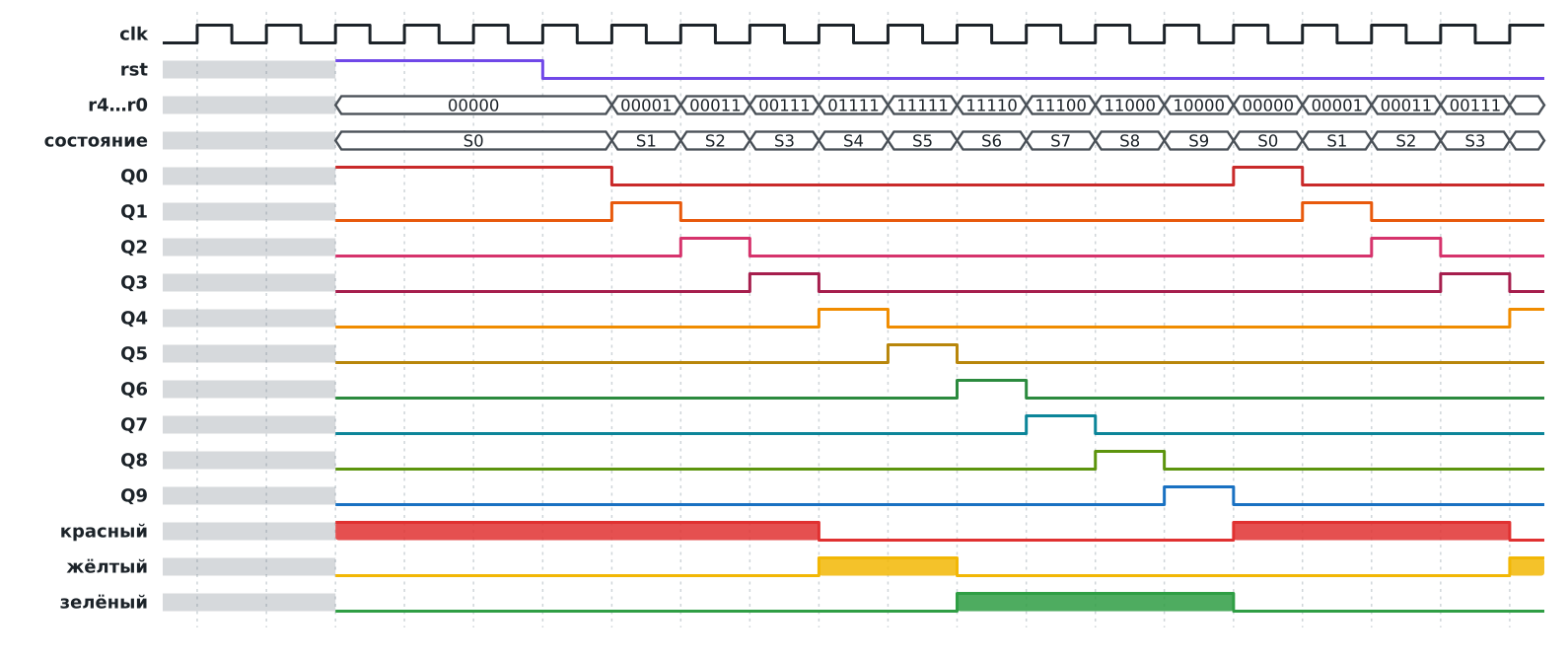

Временные диаграммы

3Детали

Цены из таблицы компонентов LSSK; упражнение входит в полный набор (Comprehensive kit). Кнопка сброса не обязательна: без неё соедините ножку 15 микросхемы 4017 с GND. В 4017 есть дополнительные элементы, которые после включения питания из любого состояния выводят счётчик на круг из десяти состояний, так что светофор начнёт со случайного цвета и дальше пойдёт как обычно.

4Микросхемы, ножка за ножкой

Все три микросхемы — КМОП серии 4000B: работают от 3 до 18 В, здесь от 5 В блока питания. Каждый вход должен быть куда-то подключён: висящий вход КМОП ловит наводки и может переключаться сам по себе, поэтому неиспользуемые входы 4071 подключены к +5V или GND. Все выходы здесь с активным высоким уровнем: 1 — это +5 В и горящая лампа. Микросхемы нарисованы сверху, как они стоят на макетной плате: выемка слева, ножка 1 внизу слева, нумерация против часовой стрелки. Синие стрелки — входы, оранжевые — выходы.

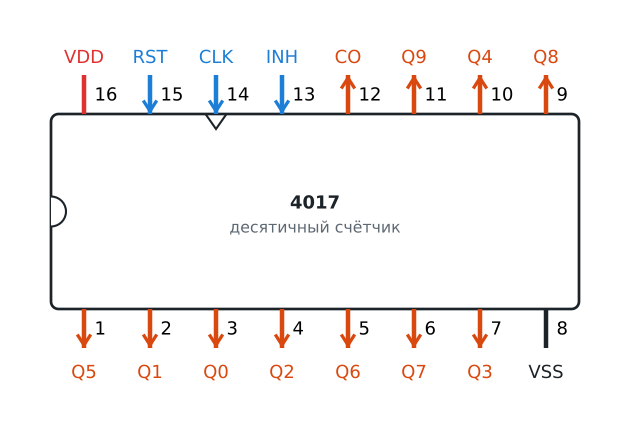

4017: десятичный счётчик с 10 дешифрированными выходами

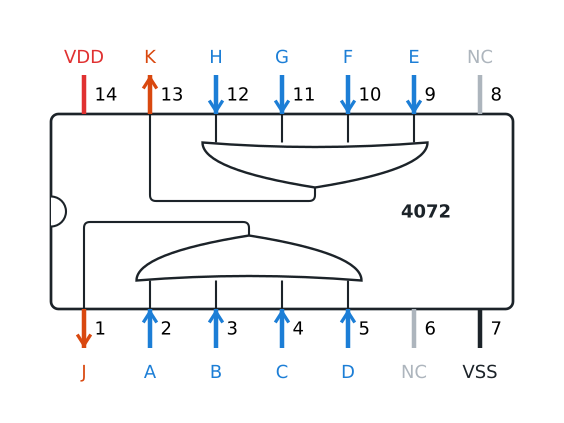

4072: два элемента ИЛИ на 4 входа

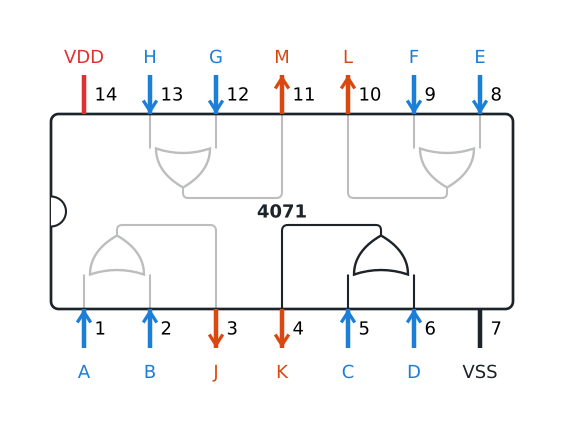

4071: четыре элемента ИЛИ на 2 входа

5Схема 1: триггеры и логические элементы

Читайте её как конечный автомат:

• Регистр состояния. Пять D-триггеров, от r0 до r4, все работают от одного фронта такта и обнуляются сигналом rst.
• Следующее состояние. Каждый триггер берёт значение левого соседа, а первый — инвертированное значение последнего. Вся логика следующего состояния — один элемент НЕ.
• Дешифратор. Десять элементов И, по одному на состояние. Каждый смотрит на два соседних бита, например q2 = r1 И НЕ r2. Точка на линии означает соединение; линии, которые пересекаются без точки, не соединены.
• Выходная логика. Три элемента ИЛИ.

Первые три блока спрятаны внутри 4017; на макетной плате вы собираете только четвёртый.

6Схема 2: соединения между микросхемами

Все соединения схемы, цепь за цепью. По этому же списку написан traffic_light_chips.sv из раздела 10.

7Схема 3: макетная плата

Сборка по шагам

1. Сначала пройдите первые шаги: как макетная плата соединена внутри, блок питания с обеими перемычками на 5 В, как микросхема встаёт поперёк канавки.
2. Вставьте микросхемы поперёк канавки, выемкой влево: 4071 ножкой 1 в отверстие 12f, 4017 ножкой 1 в 22f, 4072 ножкой 1 в 33f. Проверьте надписи на корпусах.
3. Питание: красный провод от ножки 14 или 16 на верхнюю шину + и чёрный от ножки 7 или 8 на нижнюю шину −, для каждой микросхемы. Потом провода неиспользуемых входов. Проследите, чтобы ни один провод не касался + и − одновременно.
4. Одиннадцать сигнальных проводов, в порядке списка ниже. Отмечайте каждый провод, когда вставите его.
5. Модули, при выключенном питании: кнопку сброса и генератор над платой, светофор под ней. У светофора первым подключите GND.
6. Включите питание и потенциометром генератора установите частоту около 1 Гц.

Список проводов

· Снять все отметки

Проверка

• Свет идёт красный–красный–красный–красный–жёлтый–жёлтый–зелёный–зелёный–зелёный–зелёный, по шагу на каждое мигание светодиода генератора.
• Нажмите кнопку сброса: сразу загорается красный и горит, пока кнопка нажата. Когда вы её отпустите, цикл начнётся с четырёх красных шагов.
• Покрутите потенциометр генератора: весь цикл идёт быстрее или медленнее, а соотношение 4 : 2 : 4 остаётся.

Если не работает: лампа, которая никогда не загорается, — обычно провод, сдвинутый на одно отверстие; лампа, которая горит всегда, — вход ИЛИ, по ошибке подключённый к +5V. Две лампы сразу — замкнуты два выхода. Если свет остановился, проверьте ножку 13 микросхемы 4017 (должна быть на GND) и ножку 15 (GND, пока кнопка не нажата). Если микросхемы греются, сразу выключите питание и ищите замыкание между + и −.

8SystemVerilog: общая схема

traffic_light.sv описывает схему 1: регистр Джонсона — это блок always_ff, дешифратор — десять assign с И, выходная логика — три с ИЛИ. Код синтезируемый: маршрут для ПЛИС или ASIC превратит его в пять триггеров и несколько элементов. Выход q показывает состояние, как десять выходов 4017, чтобы его видели тестбенч и платы.

// Exercise M11: a traffic light from a decade counter and OR gates,
// after Timofei Nikiforov's breadboard design.
//
// Generic version that matches schematic 1: five D flip-flops and gates,
// not tied to any chip.  Synthesizable.

module traffic_light
(
    input  logic       clk,
    input  logic       rst,     // 1 = go to state 0 at once, like RESET of the 4017

    output logic [9:0] q,       // q [k] = 1 in state k, like outputs Q0-Q9 of the 4017
    output logic       red,
    output logic       yellow,
    output logic       green
);

    //------------------------------------------------------------------------
    // State register: a 5-bit Johnson counter (twisted ring counter).
    // Every clock it shifts left and feeds the inverted top bit into bit 0:
    //
    // state  0     1     2     3     4     5     6     7     8     9
    // r      00000 00001 00011 00111 01111 11111 11110 11100 11000 10000
    //
    // Five flip-flops give ten states, and one bit changes per clock.

    logic [4:0] r;

    always_ff @ (posedge clk or posedge rst)
        if (rst)
            r <= '0;
        else
            r <= { r [3:0], ~ r [4] };

    //------------------------------------------------------------------------
    // Decoder: ten 2-input AND gates.  Two neighbouring bits identify each state.

    assign q [0] = ~ r [4] & ~ r [0];
    assign q [1] =   r [0] & ~ r [1];
    assign q [2] =   r [1] & ~ r [2];
    assign q [3] =   r [2] & ~ r [3];
    assign q [4] =   r [3] & ~ r [4];
    assign q [5] =   r [4] &   r [0];
    assign q [6] = ~ r [0] &   r [1];
    assign q [7] = ~ r [1] &   r [2];
    assign q [8] = ~ r [2] &   r [3];
    assign q [9] = ~ r [3] &   r [4];

    //------------------------------------------------------------------------
    // Output logic: OR gates

    assign red    = q [0] | q [1] | q [2] | q [3];  // 4 clock cycles
    assign yellow = q [4] | q [5];                  // 2 clock cycles
    assign green  = q [6] | q [7] | q [8] | q [9];  // 4 clock cycles

endmodule

{ r [3:0], ~ r [4] } — это конкатенация: младшие четыре бита сдвигаются на разряд вверх, а снизу приходит инвертированный старший бит. Эта строка и есть сдвиговый регистр со своим элементом НЕ.

9Модели микросхем на SystemVerilog

По модулю на микросхему, порты названы как в даташите, номер ножки каждого порта — в комментарии. Все три модели синтезируемые. Выводов питания в моделях нет: в SystemVerilog у провода просто есть значение 0 или 1.

// CD4017B: CMOS decade counter with 10 decoded outputs.
//
// Model of the chip as seen at its pins.  The power pins, VDD (16) and VSS (8),
// are left out.  Synthesizable.
//
// The chip counts on a rising edge of CLOCK while CLOCK INHIBIT is low, and
// also on a falling edge of CLOCK INHIBIT while CLOCK is high: CLOCK INHIBIT
// gates the clock.  The model does the same with an AND gate in the clock path.
// In an FPGA design keep clock_inhibit at 0; then the gate is just a wire.
//
// Inside, the counter is a 5-stage Johnson counter with a decoder, the same
// circuit as traffic_light.sv.  The real chip also has extra gates that bring
// the counter into the ten-state sequence from any state after power-up;
// the model needs a reset instead.

module cd4017
(
    input  logic       clock,          // Pin 14
    input  logic       clock_inhibit,  // Pin 13: 1 = hold the count
    input  logic       reset,          // Pin 15: 1 = count 0 (Q0 = 1) at once

    output logic [9:0] q,              // Pins 3 2 4 7 10 1 5 6 9 11 = Q0 ... Q9
    output logic       carry_out       // Pin 12: 1 for counts 0-4, 0 for counts 5-9
);

    wire gated_clock = clock & ~ clock_inhibit;

    logic [4:0] r;

    always_ff @ (posedge gated_clock or posedge reset)
        if (reset)
            r <= '0;
        else
            r <= { r [3:0], ~ r [4] };

    assign q [0] = ~ r [4] & ~ r [0];
    assign q [1] =   r [0] & ~ r [1];
    assign q [2] =   r [1] & ~ r [2];
    assign q [3] =   r [2] & ~ r [3];
    assign q [4] =   r [3] & ~ r [4];
    assign q [5] =   r [4] &   r [0];
    assign q [6] = ~ r [0] &   r [1];
    assign q [7] = ~ r [1] &   r [2];
    assign q [8] = ~ r [2] &   r [3];
    assign q [9] = ~ r [3] &   r [4];

    assign carry_out = ~ r [4];

endmodule

В модели 4017 есть деталь, которой вы, возможно, не ждёте: gated_clock. Настоящая микросхема считает по растущему фронту CLOCK, пока CLOCK INHIBIT в нуле, и ещё по падающему фронту CLOCK INHIBIT, пока CLOCK в единице; элемент И в цепи такта делает ровно это. В ПЛИС такт не должен проходить через логику, поэтому держите clock_inhibit в нуле: синтез тогда уберёт этот элемент. Настоящая микросхема ещё и сама выходит на круг из любого состояния после включения питания; модели нужен сброс.

// CD4071B: quad 2-input OR gate.
//
// Ports in pin order, named as in the datasheet.  The power pins, VSS (7)
// and VDD (14), are left out.  Synthesizable.

module cd4071
(
    input  logic a,  // Pin 1
    input  logic b,  // Pin 2
    output logic j,  // Pin 3:  j = a | b
    output logic k,  // Pin 4:  k = c | d
    input  logic c,  // Pin 5
    input  logic d,  // Pin 6
                     // Pin 7:  VSS
    input  logic e,  // Pin 8
    input  logic f,  // Pin 9
    output logic l,  // Pin 10: l = e | f
    output logic m,  // Pin 11: m = g | h
    input  logic g,  // Pin 12
    input  logic h   // Pin 13
                     // Pin 14: VDD
);

    assign j = a | b;
    assign k = c | d;
    assign l = e | f;
    assign m = g | h;

endmodule

// CD4072B: dual 4-input OR gate.
//
// Ports in pin order, named as in the datasheet.  The power pins, VSS (7)
// and VDD (14), are left out, and so are the unconnected pins 6 and 8.
// Synthesizable.

module cd4072
(
    output logic j,  // Pin 1:  j = a | b | c | d
    input  logic a,  // Pin 2
    input  logic b,  // Pin 3
    input  logic c,  // Pin 4
    input  logic d,  // Pin 5
                     // Pin 6:  not connected
                     // Pin 7:  VSS
                     // Pin 8:  not connected
    input  logic e,  // Pin 9
    input  logic f,  // Pin 10
    input  logic g,  // Pin 11
    input  logic h,  // Pin 12
    output logic k   // Pin 13: k = e | f | g | h
                     // Pin 14: VDD
);

    assign j = a | b | c | d;
    assign k = e | f | g | h;

endmodule

10SystemVerilog: схема из микросхем

traffic_light_chips.sv соединяет модели микросхем точно так же, как соединены микросхемы на схеме 2 и на макетной плате, и у него те же порты, что у traffic_light.sv. Неиспользуемые входы подключены к vdd или gnd, как на плате, а неиспользуемые выходы — к проводам с именами unused_…. Файл генерируется из списка проводов макетной платы после проверки этого списка на уровне ножек, поэтому код, рисунки и список проводов не могут разойтись.

// Exercise M11, chip-level version: the chips and wires of schematic 2 and
// of the breadboard.  Same ports as traffic_light.sv.
//
// Generated by tools/bb_m11.py from the checked breadboard wire list;
// change the wire list there, not this file.  Synthesizable.

module traffic_light_chips
(
    input  logic       clk,
    input  logic       rst,

    output logic [9:0] q,
    output logic       red,
    output logic       yellow,
    output logic       green
);

    // The power rails of the breadboard, for tied-off inputs

    wire gnd = 1'b0;
    wire vdd = 1'b1;

    // Outputs that go nowhere

    wire unused_4071_j;
    wire unused_4071_l;
    wire unused_4071_m;
    wire unused_4017_carry_out;

    //------------------------------------------------------------------------

    // CD4071 quad 2-input OR, pin 1 in column 12

    cd4071 i_4071
    (
        .a ( gnd           ),  // Pin 1 <- GND, unused input
        .b ( gnd           ),  // Pin 2 <- GND, unused input
        .j ( unused_4071_j ),  // Pin 3, unused output
        .k ( yellow        ),  // Pin 4 -> traffic light Y
        .c ( q [5]         ),  // Pin 5 <- 4017 pin 1 (Q5)
        .d ( q [4]         ),  // Pin 6 <- 4017 pin 10 (Q4)
        .e ( vdd           ),  // Pin 8 <- +5V, unused input
        .f ( vdd           ),  // Pin 9 <- +5V, unused input
        .l ( unused_4071_l ),  // Pin 10, unused output
        .m ( unused_4071_m ),  // Pin 11, unused output
        .g ( vdd           ),  // Pin 12 <- +5V, unused input
        .h ( vdd           )   // Pin 13 <- +5V, unused input
    );

    //------------------------------------------------------------------------

    // CD4017 decade counter, pin 1 in column 22

    cd4017 i_4017
    (
        .clock         ( clk                   ),  // Pin 14 <- the 555 clock module
        .clock_inhibit ( gnd                   ),  // Pin 13 <- GND
        .reset         ( rst                   ),  // Pin 15 <- the reset button
        .q             ( q                     ),  // Pins 3 2 4 7 10 1 5 6 9 11 = Q0 ... Q9
        .carry_out     ( unused_4017_carry_out )   // Pin 12, unused output
    );

    //------------------------------------------------------------------------

    // CD4072 dual 4-input OR, pin 1 in column 33

    cd4072 i_4072
    (
        .j ( red   ),  // Pin 1 -> traffic light R
        .a ( q [3] ),  // Pin 2 <- 4017 pin 7 (Q3)
        .b ( q [1] ),  // Pin 3 <- 4017 pin 2 (Q1)
        .c ( q [0] ),  // Pin 4 <- 4017 pin 3 (Q0)
        .d ( q [2] ),  // Pin 5 <- 4017 pin 4 (Q2)
        .e ( q [7] ),  // Pin 9 <- 4017 pin 6 (Q7)
        .f ( q [6] ),  // Pin 10 <- 4017 pin 5 (Q6)
        .g ( q [8] ),  // Pin 11 <- 4017 pin 9 (Q8)
        .h ( q [9] ),  // Pin 12 <- 4017 pin 11 (Q9)
        .k ( green )   // Pin 13 -> traffic light G
    );

endmodule

11Тестбенч и скрипты для симуляции

tb.sv запускает обе схемы рядом, от одного такта и одного сброса, и сравнивает их с эталонной моделью: номером состояния от 0 до 9 и цветом, который ему соответствует. Проверка идёт на каждом падающем фронте такта, через полпериода после смены состояния; отдельно проверяется асинхронный сброс посреди состояния. В конце тестбенч считает, сколько тактов горит каждый цвет после сброса, и печатает PASS или FAIL.

// Testbench for exercise M11.
//
// Runs the generic design (traffic_light.sv) and the chip-level design
// (traffic_light_chips.sv) side by side and compares both with a reference
// model: a state number from 0 to 9 and the colour that belongs to it.
// Works with Icarus Verilog, Verilator (--binary) and Questa.

module tb;

    logic       clk;
    logic       rst;

    logic [9:0] q,      q_chips;
    logic       red,    red_chips;
    logic       yellow, yellow_chips;
    logic       green,  green_chips;

    traffic_light i_generic
    (
        .clk    ( clk    ),
        .rst    ( rst    ),
        .q      ( q      ),
        .red    ( red    ),
        .yellow ( yellow ),
        .green  ( green  )
    );

    traffic_light_chips i_chips
    (
        .clk    ( clk          ),
        .rst    ( rst          ),
        .q      ( q_chips      ),
        .red    ( red_chips    ),
        .yellow ( yellow_chips ),
        .green  ( green_chips  )
    );

    //------------------------------------------------------------------------
    // Clock with a period of 10 time units.
    // On the breadboard one period is about a second.

    initial
    begin
        clk = 1'b0;

        forever
            # 5 clk = ~ clk;
    end

    //------------------------------------------------------------------------
    // Reference model: the number of the state

    logic [3:0] state;

    always @ (posedge clk or posedge rst)
        if (rst)
            state <= 4'd0;
        else if (state == 4'd9)
            state <= 4'd0;
        else
            state <= state + 4'd1;

    wire [9:0] q_expected      = 10'b1 << state;
    wire       red_expected    = state <= 4'd3;
    wire       yellow_expected = state == 4'd4 || state == 4'd5;
    wire       green_expected  = state >= 4'd6;

    //------------------------------------------------------------------------
    // Checks at every falling edge, half a period after the state changes

    int cycle, n_checks, n_errors;

    function automatic string light_name (input logic r, input logic y, input logic g);
        case ({ r, y, g })
        3'b100:  return "red   ";
        3'b010:  return "yellow";
        3'b001:  return "green ";
        3'b000:  return "dark  ";
        default: return "mixed ";
        endcase
    endfunction

    function automatic logic is_correct
    (
        input logic [9:0] q_actual,
        input logic       r,
        input logic       y,
        input logic       g
    );
        return    q_actual === q_expected
               && r        === red_expected
               && y        === yellow_expected
               && g        === green_expected;
    endfunction

    // Clock cycles of each colour during the first full period after reset

    int n_red, n_yellow, n_green, n_period;

    initial
    begin
        cycle    = 0;
        n_checks = 0;
        n_errors = 0;
        n_red    = 0;
        n_yellow = 0;
        n_green  = 0;
        n_period = 0;

        forever
        begin
            logic ok_generic, ok_chips;

            @ (negedge clk);
            cycle ++;

            ok_generic = is_correct (q,       red,       yellow,       green);
            ok_chips   = is_correct (q_chips, red_chips, yellow_chips, green_chips);

            n_checks += 2;

            if (! ok_generic)
                n_errors ++;

            if (! ok_chips)
                n_errors ++;

            $display ("%5d  %b    %b  %s  %s  %s",
                cycle, rst, q, light_name (red, yellow, green),
                ok_generic ? "ok     " : "WRONG  ", ok_chips ? "ok" : "WRONG");

            if (! rst && n_period < 10)
            begin
                n_period ++;

                if (red)
                    n_red ++;

                if (yellow)
                    n_yellow ++;

                if (green)
                    n_green ++;
            end
        end
    end

    //------------------------------------------------------------------------
    // Stimulus

    initial
    begin
        $dumpfile ("tb.vcd");

        `ifdef __ICARUS__
            $dumpvars (0, tb);  // Without a scope Icarus also tries to dump $unit
        `else
            $dumpvars;
        `endif

        $display ("cycle  rst  Q9..Q0      light   generic  chips");

        // Reset at the start, released between two clock edges

        rst = 1'b1;
        # 12 rst = 1'b0;

        repeat (24) @ (posedge clk);

        // Reset in the middle of a state: both designs go to state 0 at once,
        // without waiting for the clock, like RESET of the 4017

        # 2 rst = 1'b1;
        repeat (2) @ (posedge clk);
        # 7 rst = 1'b0;

        repeat (12) @ (posedge clk);
        @ (negedge clk);
        # 1;  // Let the last check print first

        $display ("One period after reset: red %0d, yellow %0d, green %0d clock cycles",
            n_red, n_yellow, n_green);

        if (n_errors == 0 && n_red == 4 && n_yellow == 2 && n_green == 4)
            $display ("PASS: %0d checks, no errors", n_checks);
        else
            $display ("FAIL: %0d errors in %0d checks", n_errors, n_checks);

        $finish;
    end

endmodule

Каждый скрипт компилирует шесть файлов, запускает симуляцию, пишет журнал и временную диаграмму tb.vcd и завершается с ошибкой, если тест не прошёл. Запускать можно из любого каталога: ./run_icarus.bash, ./run_verilator.bash или ./run_questa.bash; ./clean.bash удаляет то, что они создают. Диаграмму открывают в GTKWave или Surfer.

#!/usr/bin/env bash

# Exercise M11: run the testbench with Icarus Verilog 12 or later.
# The output goes to icarus.log and the waveform to tb.vcd,
# for GTKWave or Surfer.

set -Eeuo pipefail

cd "$(dirname "$0")"

files=(tb.sv traffic_light.sv traffic_light_chips.sv cd4017.sv cd4071.sv cd4072.sv)

if ! command -v iverilog > /dev/null
then
    printf '%s\n' "$0: iverilog not found, install Icarus Verilog 12 or later" >&2
    exit 1
fi

iverilog -g2012 -o tb.vvp "${files[@]}"
vvp -n tb.vvp | tee icarus.log

grep -q '^PASS' icarus.log

#!/usr/bin/env bash

# Exercise M11: run the testbench with Verilator 5.  --binary builds
# a simulator with the testbench's delays; it needs a C++20 compiler.
# The output goes to verilator.log and the waveform to tb.vcd.

set -Eeuo pipefail

cd "$(dirname "$0")"

files=(tb.sv traffic_light.sv traffic_light_chips.sv cd4017.sv cd4071.sv cd4072.sv)

# OSS CAD Suite unpacked in the home directory has Verilator too

if ! command -v verilator > /dev/null && [ -x "$HOME/oss-cad-suite/bin/verilator" ]
then
    PATH="$HOME/oss-cad-suite/bin:$PATH"
fi

if ! command -v verilator > /dev/null
then
    printf '%s\n' "$0: verilator not found, install Verilator 5" >&2
    exit 1
fi

verilator --binary -Wall --trace --top-module tb -o tb "${files[@]}"
obj_dir/tb | tee verilator.log

grep -q '^PASS' verilator.log

#!/usr/bin/env bash

# Exercise M11: run the testbench with Questa, for example the free
# Questa Starter Edition that comes with Quartus Prime Lite.
# The output goes to questa.log and the waveform to tb.vcd.

set -Eeuo pipefail

cd "$(dirname "$0")"

files=(tb.sv traffic_light.sv traffic_light_chips.sv cd4017.sv cd4071.sv cd4072.sv)

# When vsim is not in PATH, look for it where Quartus installs it

if ! command -v vsim > /dev/null
then
    for dir in "$HOME"/intelFPGA_lite/*/questa_fse/bin  \
               "$HOME"/altera_lite/*/questa_fse/bin     \
               /opt/intelFPGA_lite/*/questa_fse/bin     \
               /opt/altera_lite/*/questa_fse/bin
    do
        if [ -x "$dir/vsim" ]
        then
            PATH="$dir:$PATH"
            break
        fi
    done
fi

if ! command -v vsim > /dev/null
then
    printf '%s\n' "$0: vsim not found, install Questa or add it to PATH" >&2
    exit 1
fi

# The Starter Edition needs a free license file from the Intel
# licensing site; Quartus keeps it in ~/flexlm/license.dat

license="$HOME/flexlm/license.dat"

# ${SALT_LICENSE_SERVER-} is empty when the variable is not set,
# where a plain $SALT_LICENSE_SERVER would stop the script (set -u)
salt_license="${SALT_LICENSE_SERVER-}"

if [ -z "$salt_license" ] && [ -f "$license" ]
then
    export SALT_LICENSE_SERVER="$license"
fi

# Older Questa versions read LM_LICENSE_FILE; ${LM_LICENSE_FILE-}
# is empty when the variable is not set
lm_license="${LM_LICENSE_FILE-}"

if [ -z "$lm_license" ] && [ -f "$license" ]
then
    export LM_LICENSE_FILE="$license"
fi

rm -rf work
vlib work > /dev/null
vlog -sv -lint "${files[@]}"
vsim -c tb -do "run -all; quit -f" | tee questa.log

grep -q 'PASS' questa.log

Проверено в Icarus Verilog 12.0 и 14.0 (разрабатываемая версия), в Verilator 5.053 с -Wall без предупреждений и в Questa Altera Starter FPGA Edition 2025.2 из Quartus Prime Lite 25.1. Код использует только то, что поддерживает Icarus Verilog 13. Вот вывод Icarus Verilog:

VCD info: dumpfile tb.vcd opened for output.
cycle  rst  Q9..Q0      light   generic  chips
    1  1    0000000001  red     ok          ok
    2  0    0000000010  red     ok          ok
    3  0    0000000100  red     ok          ok
    4  0    0000001000  red     ok          ok
    5  0    0000010000  yellow  ok          ok
    6  0    0000100000  yellow  ok          ok
    7  0    0001000000  green   ok          ok
    8  0    0010000000  green   ok          ok
    9  0    0100000000  green   ok          ok
   10  0    1000000000  green   ok          ok
   11  0    0000000001  red     ok          ok
   12  0    0000000010  red     ok          ok
   13  0    0000000100  red     ok          ok
   14  0    0000001000  red     ok          ok
   15  0    0000010000  yellow  ok          ok
   16  0    0000100000  yellow  ok          ok
   17  0    0001000000  green   ok          ok
   18  0    0010000000  green   ok          ok
   19  0    0100000000  green   ok          ok
   20  0    1000000000  green   ok          ok
   21  0    0000000001  red     ok          ok
   22  0    0000000010  red     ok          ok
   23  0    0000000100  red     ok          ok
   24  0    0000001000  red     ok          ok
   25  1    0000000001  red     ok          ok
   26  1    0000000001  red     ok          ok
   27  1    0000000001  red     ok          ok
   28  0    0000000010  red     ok          ok
   29  0    0000000100  red     ok          ok
   30  0    0000001000  red     ok          ok
   31  0    0000010000  yellow  ok          ok
   32  0    0000100000  yellow  ok          ok
   33  0    0001000000  green   ok          ok
   34  0    0010000000  green   ok          ok
   35  0    0100000000  green   ok          ok
   36  0    1000000000  green   ok          ok
   37  0    0000000001  red     ok          ok
   38  0    0000000010  red     ok          ok
   39  0    0000000100  red     ok          ok
One period after reset: red 4, yellow 2, green 4 clock cycles
PASS: 78 checks, no errors
tb.sv:189: $finish called at 391 (1s)

Чтобы убедиться, что тестбенч ловит ошибки, сломайте что-нибудь и запустите снова: подключите ножку 2 микросхемы 4072 к q [4] вместо q [3] в traffic_light_chips.sv или поменяйте одну строку дешифратора в traffic_light.sv. Скрипт сообщит FAIL, а в распечатке появятся строки с WRONG.

12На плате ПЛИС: lab_top в BGM

Репозиторий Basics-Graphics-Music (BGM) запускает одни и те же лабораторные работы на десятках плат ПЛИС. В каждой работе есть модуль lab_top с одинаковыми на всех платах портами: такт, медленный такт slow_clk на 1 Гц, сброс, кнопки, светодиоды, семисегментный индикатор.

1. Скопируйте работу, например labs/1_basics/1_06_binary_counter, в новый каталог, скажем labs/1_basics/1_11_traffic_light.
2. Замените в нём lab_top.sv на bgm_lab/lab_top.sv из этого упражнения и добавьте traffic_light.sv. Скрипты BGM компилируют все файлы .sv каталога, кроме tb.sv.
3. Запустите ./03_synthesize_for_fpga.bash и ./04_configure_fpga.bash; при первом запуске скрипт спросит, какая у вас плата.

Светофор работает от slow_clk, который каждая плата BGM делает на 1 Гц, поэтому он шагает раз в секунду, как на макетной плате. BGM делает его в peripherals/slow_clk_gen.sv: счётчик на такте платы переключает триггер, а на ПЛИС AMD (Xilinx) и Intel (Altera) примитив BUFG или global выводит этот сигнал в тактовую сеть ПЛИС, так что он доходит до всех триггеров как настоящий такт. Правый разряд индикатора — маленький светофор: сегмент a (верхний) красный, g (средний) жёлтый, d (нижний) зелёный. Светодиоды показывают состояние бегущим огоньком. Чтобы запустить схему из микросхем, добавьте traffic_light_chips.sv и три модели микросхем и поменяйте имя модуля в экземпляре.

// Exercise M11 on an FPGA board with the Basics-Graphics-Music (BGM) labs:
// https://github.com/yuri-panchul/basics-graphics-music
//
// Copy a lab directory, for example labs/1_basics/1_06_binary_counter,
// replace its lab_top.sv with this file and add traffic_light.sv.
// For the chip-level design add traffic_light_chips.sv, cd4017.sv, cd4071.sv
// and cd4072.sv instead, and change the module name below.
//
// The traffic light runs from slow_clk, the 1 Hz clock that every BGM board
// wrapper makes, so it changes state once a second, like the breadboard with
// the 555 module.  Reset is the reset button of the board.
// The 7-segment display shows the light: segment a red, g yellow, d green.
// The LEDs show the state as a running light.

`include "config.svh"

module lab_top
# (
    parameter  clk_mhz       = 50,
               w_key         = 4,
               w_sw          = 8,
               w_led         = 8,
               w_digit       = 8,
               w_gpio        = 100,

               screen_width  = 640,
               screen_height = 480,

               w_red         = 4,
               w_green       = 4,
               w_blue        = 4,

               w_x           = $clog2 ( screen_width  ),
               w_y           = $clog2 ( screen_height )
)
(
    input                        clk,
    input                        slow_clk,
    input                        rst,

    // Keys, switches, LEDs

    input        [w_key   - 1:0] key,
    input        [w_sw    - 1:0] sw,
    output logic [w_led   - 1:0] led,

    // A dynamic seven-segment display

    output logic [          7:0] abcdefgh,
    output logic [w_digit - 1:0] digit,

    // Graphics

    input        [w_x     - 1:0] x,
    input        [w_y     - 1:0] y,

    output logic [w_red   - 1:0] red,
    output logic [w_green - 1:0] green,
    output logic [w_blue  - 1:0] blue,

    // Microphone, sound output and UART

    input        [         23:0] mic,
    output       [         15:0] sound,

    input                        uart_rx,
    output                       uart_tx,

    // General-purpose Input/Output

    inout        [w_gpio  - 1:0] gpio
);

    //------------------------------------------------------------------------

       assign red        = '0;
       assign green      = '0;
       assign blue       = '0;
       assign sound      = '0;
       assign uart_tx    = '1;

    //------------------------------------------------------------------------

    // lab_top already has ports named red and green (the screen colours),
    // so the lights get other names here

    logic [9:0] q;
    logic       light_red, light_yellow, light_green;

    traffic_light i_traffic_light
    (
        .clk    ( slow_clk     ),
        .rst    ( rst          ),
        .q      ( q            ),
        .red    ( light_red    ),
        .yellow ( light_yellow ),
        .green  ( light_green  )
    );

    //------------------------------------------------------------------------

    //   --a--
    //  |     |
    //  f     b
    //  |     |
    //   --g--
    //  |     |
    //  e     c
    //  |     |
    //   --d--  h

    assign abcdefgh = { light_red, 2'b0, light_green, 2'b0, light_yellow, 1'b0 };
    assign digit    = w_digit' (1);

    assign led      = w_led' (q);

endmodule

13На плате ПЛИС: hackathon_top в BGM

В варианте BGM для хакатонов используется Tang Nano 9K с экраном 480×272 и платой TM1638 с кнопками, светодиодами и индикатором. У верхнего модуля hackathon_top порты проще, а первая строка файла называет плату, так что скрипты ничего не спрашивают.

1. Скопируйте каталог, например hackathon/problems/4_binary_counter.
2. Замените в нём hackathon_top.sv на bgm_hackathon/hackathon_top.sv и добавьте traffic_light.sv.
3. Запустите ./03_synthesize_for_fpga.bash и ./04_configure_fpga.bash.

На экране светофор: три круглые лампы в тёмном корпусе, яркие, когда горят, и тусклые, когда нет. Правый разряд индикатора показывает те же три сегмента, что в lab_top, а восемь светодиодов — состояния 0–7. Порты цвета экрана уже называются red и green, поэтому сигналы светофора здесь называются light_red, light_yellow и light_green.

// Board configuration: tang_nano_9k_lcd_480_272_tm1638_hackathon
// This module uses few parameterization and relaxed typing rules

// Exercise M11 in the hackathon setup of Basics-Graphics-Music (BGM):
// https://github.com/yuri-panchul/basics-graphics-music
//
// Copy a directory such as hackathon/problems/4_binary_counter, replace its
// hackathon_top.sv with this file and add traffic_light.sv.
//
// The traffic light runs from slow_clock, one beat per second, like the
// breadboard with the 555 module.  The screen shows a traffic light,
// the 7-segment display shows it too (segment a red, g yellow, d green),
// and the eight LEDs show states 0-7 as a running light.

module hackathon_top
(
    input  logic       clock,
    input  logic       slow_clock,
    input  logic       reset,

    input  logic [7:0] key,
    output logic [7:0] led,

    // A dynamic seven-segment display

    output logic [7:0] abcdefgh,
    output logic [7:0] digit,

    // LCD screen interface

    input  logic [8:0] x,
    input  logic [8:0] y,

    output logic [4:0] red,
    output logic [5:0] green,
    output logic [4:0] blue,

    inout  logic [3:0] gpio
);

    //------------------------------------------------------------------------
    // The screen colours are called red and green already,
    // so the lights get other names

    logic [9:0] q;
    logic       light_red, light_yellow, light_green;

    traffic_light i_traffic_light
    (
        .clk    ( slow_clock   ),
        .rst    ( reset        ),
        .q      ( q            ),
        .red    ( light_red    ),
        .yellow ( light_yellow ),
        .green  ( light_green  )
    );

    assign led      = q [7:0];

    assign abcdefgh = { light_red, 2'b0, light_green, 2'b0, light_yellow, 1'b0 };
    assign digit    = 8'b0000_0001;

    //------------------------------------------------------------------------
    // A traffic light on the 480 x 272 screen: three round lamps in a dark box.
    // dx is the distance from the middle of the screen, dy1-dy3 the distances
    // from the centres of the lamps, so a lamp is where dx * dx + dy * dy < 34 * 34.

    wire [8:0] dx  = x > 240 ? x - 240 : 240 - x;
    wire [8:0] dy1 = y > 56  ? y - 56  : 56  - y;
    wire [8:0] dy2 = y > 136 ? y - 136 : 136 - y;
    wire [8:0] dy3 = y > 216 ? y - 216 : 216 - y;

    wire lamp1 = dx * dx + dy1 * dy1 < 34 * 34;
    wire lamp2 = dx * dx + dy2 * dy2 < 34 * 34;
    wire lamp3 = dx * dx + dy3 * dy3 < 34 * 34;

    always_comb
    begin
        red   = 0;
        green = 0;
        blue  = 0;

        if (x >= 196 & x < 284 & y >= 12 & y < 260)
        begin
            red   = 3;
            green = 6;
            blue  = 3;
        end

        if (lamp1)
        begin
            red   = light_red ? 31 : 7;
            green = 0;
            blue  = 0;
        end

        if (lamp2)
        begin
            red   = light_yellow ? 31 : 7;
            green = light_yellow ? 50 : 11;
            blue  = 0;
        end

        if (lamp3)
        begin
            red   = 0;
            green = light_green ? 63 : 14;
            blue  = light_green ? 8  : 2;
        end
    end

endmodule

14На кристалле: Tiny Tapeout

Tiny Tapeout выпускает настоящие микросхемы из проектов учащихся. Каждый проект — модуль с портами, как ниже; на демонстрационной плате ui_in идёт от DIP-переключателей, а uo_out управляет семисегментным индикатором.

Демонстрационная плата сама делает такт проекта и может задать его от 1 Гц до 66,5 МГц (см. раздел Clock в документации Tiny Tapeout, на английском). Задайте 1 Гц, и project.v подаёт clk прямо на светофор, так же как модуль на 555 тактирует 4017 на макетной плате. Индикатор показывает свет на сегментах a, g и d.

/*
 * Exercise M11 on Tiny Tapeout: Timofei's traffic light on the 7-segment
 * display of the demo board.
 *
 * Add traffic_light.sv to source_files in info.yaml next to project.v.
 * Rename the module to tt_um_<your GitHub name>_<project name> and use the
 * same name as top_module in info.yaml.
 */

`default_nettype none

module tt_um_example (
    input  wire [7:0] ui_in,    // DIP switches, INPUT Pmod, RP2350 GPIO17-24
    output wire [7:0] uo_out,   // 7-segment display, OUTPUT Pmod, RP2350 GPIO33-40
    input  wire [7:0] uio_in,   // BIDIR Pmod, RP2350 GPIO25-32
    output wire [7:0] uio_out,  //   (same pins)
    output wire [7:0] uio_oe,   //   1 = your design drives the pin
    input  wire       ena,      // set by the on-chip project mux, not a board pin
    input  wire       clk,      // RP2350 GPIO16
    input  wire       rst_n     // RP2350 GPIO14
);

    // The light should change about once a second.  The demo board makes
    // clk itself and can set it anywhere from 1 Hz to 66.5 MHz, so set the
    // project clock to 1 Hz (clock_hz: 1 in info.yaml) and clk drives the
    // traffic light directly.  Do not make a slow clock from a counter in an
    // ASIC: keep one clock and use a clock enable when you need a slow tick.

    wire [9:0] q;
    wire       red, yellow, green;

    traffic_light i_traffic_light (
        .clk    ( clk      ),
        .rst    ( ~ rst_n  ),
        .q      ( q        ),
        .red    ( red      ),
        .yellow ( yellow   ),
        .green  ( green    )
    );

    // 7-segment display: uo_out [0] is segment a, ..., uo_out [6] is g,
    // uo_out [7] is the dot.  Segment a (top) is red, g (middle) yellow,
    // d (bottom) green.

    assign uo_out  = { 1'b0, yellow, 2'b0, green, 2'b0, red };

    assign uio_out = 8'b0;
    assign uio_oe  = 8'b0;

    // List all unused inputs to prevent warnings

    wire _unused = & { ena, ui_in, uio_in, q, 1'b0 };

endmodule

В info.yaml задайте такт 1 Гц, перечислите оба файла и укажите имя модуля как верхний модуль:

project:
  clock_hz:   1                 # демонстрационная плата делает такт 1 Гц
  top_module: "tt_um_example"   # переименуйте в tt_um_<ваш логин на GitHub>_traffic_light
  source_files:
    - "project.v"
    - "traffic_light.sv"

15Что дальше

Задания для учащихся

• Другие длительности. Красный 5, жёлтый 1, зелёный 4: какие провода переставить? (Q4 добавляется к красному элементу, у которого уже четыре входа, так что понадобится ещё один элемент 4071.)
• Короткий круг. Подключите Q8 к RESET вместо кнопки. Теперь счётчик проходит S0–S7 и начинает сначала: какие теперь цвета? Почему 4017 на несколько наносекунд показывает S8?
• Длинный круг. CARRY OUT растёт раз в десять тактов. Подайте его на такт второго 4017 и сделайте светофор, у которого красный горит 40 тактов.
• Красный вместе с жёлтым, как в Германии или Великобритании: красный, красный + жёлтый, зелёный, жёлтый. Какие состояния идут на какой элемент и сколько нужно элементов на 4 входа?
• Пешеходный светофор со вторым модулем светофора: пешеходам зелёный, пока у машин красный.
• Разрешение такта. Добавьте в traffic_light.sv вход en, чтобы состояние менялось только на тех фронтах такта, где en = 1. В project.v задайте такт проекта 10 МГц и сделайте счётчиком en — импульс длиной в один такт каждые 10 000 000 тактов. Светофор по-прежнему переключается раз в секунду, но весь кристалл работает от одного такта: так медленный шаг делают в ASIC. Что нужно поменять в тестбенче?
• На SystemVerilog: напишите тот же автомат с состоянием типа enum и оператором case или как унитарное кольцо из десяти триггеров и сравните, сколько ячеек даёт синтез для каждого. Тестбенч проверит любую версию с теми же портами.

Сокращение, которое прячет микросхема

Если регистр Джонсона виден, дешифратор и элементы ИЛИ сокращаются до трёх элементов на два входа: красный — это состояния 0–3, то есть ровно ~ r [3] & ~ r [4]; жёлтый — r [3] & r [0]; зелёный — r [4] & ~ r [0]. Проверьте по таблице состояний из раздела 2. У 4017 так не выйдет: биты счётчика Джонсона спрятаны внутри микросхемы. А в ПЛИС это бесплатная оптимизация, и средства синтеза находят такое сами.

Похожие схемы

Светофор на 555 и 4017 собирают уже несколько десятилетий, чаще всего на диодах. Несколько вариантов для сравнения (по-английски):

• Traffic Light Project на сайте Electronics Club Джона Хьюза: 555 тактирует 4017, диоды объединяют выходы для жёлтого и зелёного, а красный идёт с CARRY OUT. Последовательность британская: красный, красный + жёлтый, зелёный, жёлтый.
• Traffic Lights For A Model Intersection, журнал Silicon Chip, май 1997: светофоры для двух улиц от одного 4017 с «диодной логикой».
• Студенческий контроллер светофора (около 2014 года) на CD4017, 4072 и 7432 — на элементах ИЛИ, как в этом упражнении.

Файлы упражнения

• traffic_light.sv: общая схема (раздел 8)
• cd4017.sv, cd4071.sv, cd4072.sv: модели микросхем (раздел 9)
• traffic_light_chips.sv: схема из микросхем (раздел 10)
• tb.sv и run_icarus.bash, run_verilator.bash, run_questa.bash, clean.bash (раздел 11)
• bgm_lab/lab_top.sv, bgm_hackathon/hackathon_top.sv, tiny_tapeout/project.v (разделы 12–14)
• Рисунки в SVG и PNG в каталоге images/: три схемы, цоколёвки, диаграмма состояний и временные диаграммы; русские версии с окончанием _ru

Источники

Схема Тимофея Никифорова описана в статье на Хабре о курсе электроники (занятие 1.7) и в «Teaching children electronics is due for a major redesign», рисунок 15. Микросхемы 4017, 4071 и 4072 описаны в даташитах Texas Instruments на CD4017B, CD4071B и CD4072B.
